ОПИСАНИЕ И НАЗНАЧЕНИЕ ПРИБОРА

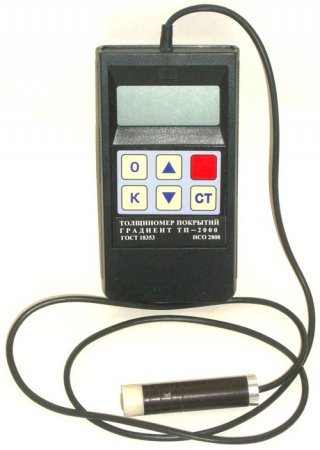

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL) (Модель AL) предназначен измерение толщины диэлектрических полимерных и лакокрасочных покрытий на алюминиевой, медной, титановой и стальной тонкой фольге, на неметаллических конструкциях, а также на дереве, картоне, бетоне, железобетоне, асфальте, кирпиче, пластмассе, стеновых панелях подкладным методом. ГОСТ Р 51694-2003, ИСО 2808.
Метод измерения толщины диэлектрических покрытий специальным подкладным методом на неметаллических материалах заключается в следующем:
На неметаллическое основание (дерево, картон, бетон, железобетон, асфальт, пластмасса, стеновые панели), в выбранных и согласованных заранее контрольных точках, приклеивается или устанавливается пищевая алюминиевая фольга толщиной 10 микрон (или более), квадратной формы и размером 25 х 25 мм. Количество мест размещения точек контроля согласовывается испытателями заранее. После завершения процесса склеивания алюминиевой фольги с основанием, на поверхность неметаллического изделия наносят покрытие, которое за тем сушат в течение определенного времени в соответствии с требованиями на покрытие. Затем в контрольных точках, где была приклеена фольга, измеряют толщину нанесенного покрытия. При этом испытатели считают, что покрытие нанесено на изделие равномерно по всей площади, то есть толщина покрытия на алюминиевой фольге и в других точках изделия должна быть примерно одной и той же.
Примечание. Возможно в качестве клея использовать наносимый лак или краску.
Толщиномер может применяться в лабораторных, цеховых и полевых условиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Управление прибором и обработка результатов измерений выполняется микропроцессором.
Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от - 10°С до + 40°С, атмосферное давление 0,1 Мпа, относительная влажность воздуха до 50%.
Диапазон измерения толщины диэлектрического покрытий на алюминиевой фольге толщины 10 мкм - от 10 мкм до 1000 мкм.
Диапазон измерения толщины диэлектрического покрытия на немагнитном металле толщины более 100 мкм – от 10 мкм до 2000 мкм.
Режимы работы толщиномера:
- Установка нуля прибора,
- Калибровка прибора по диэлектрической калибровочной пластине с отклонением по толщине не более ±4 мкм,
- Дискретное измерение толщины покрытия,
- Статистическая обработка измерений - усреднение измерений толщины покрытия. В этом режиме измерения производятся с более высокой точностью - измерения продолжаются до тех пор пока датчик не будет установлен окончательно на поверхность покрытия, при этом величина измерения стабилизируются. В этом режиме включение режима статистической обработки (вычисление средней величины) измерений не возможно.
Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от 0°С до + 40°С, атмосферное давление от 84 до 106,7 кпа, относительная влажность воздуха до 50%.
Температура объекта контроля соответствует температуре окружающего воздуха.
Расстояние от края датчика до края изделия – не менее 5 мм.
Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.
Величина шероховатости контролируемой поверхности покрытия и основания, на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.
Основной погрешности прибора в миллиметрах на алюминиевой фольге не превышает величины ± (0,004 + 0,02h), где h измеряемая величина толщины в миллиметрах.
Предел допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальной на каждые 5 °С в пределах рабочего интервала температуры – не превышает половины предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности ∆ ш , вызванной наличием шероховатости покрытия или основания, превышающей величину Ra = 0,8 мкм, не превышает величины ∆ ш = ± Rz, где Rz – величина шероховатости в мкм.
Максимальное количество измерений в режиме усреднения измерений – 128.
Наличие энергонезависимой памяти.
Измерения толщины покрытия выводятся на цифровой индикатор с числом разрядов 4 в микронах.
Радиус кривизны поверхности изделия – не менее 40 мм.
Предел допускаемой дополнительной погрешности ∆ крив. доп. В микронах, вызванной уменьшением радиуса кривизны менее значения 40 мм не превышает значения определяемого по формуле: ∆ крив. доп. = ∆ осн. Log2 40/a, мкм, где а – радиус кривизны, мм; ∆ осн – предел допускаемой абсолютной основной погрешности, мкм.
Толщина алюминиевой фольги, на котором возможно измерение толщины покрытия с номинальной погрешностью, составляет не менее 10 ±1 мкм.
Среднее время наработки на отказ – не менее 50000 ч.
Установленная безотказная наработка на отказ – 5000 ч.
Прибор соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.12-75.
По способу защиты от поражающего электрического тока прибор относится к классу 0 по ГОСТ 12.2.007.0-75.
Полный средний срок службы – 10 лет. Установленный срок службы – 4 года.
Габариты - 90 х 170 х 40 мм. Вес - 300 г. Длина кабеля – 1 – 1,2 м. Питание – 3 батареи типа АА.
