ОПИСАНИЕ И НАЗНАЧЕНИЕ ПРИБОРА

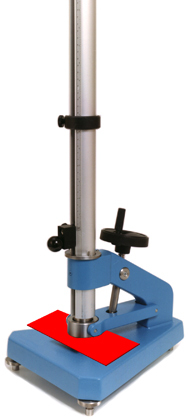

Прибор Удар-Тестер предназначен для контроля прочности покрытия при ударе. Конструкция прибора выполнена в соответствии с современными требованиями международного стандарта ИСО 6272-2002 и российского стандарта ГОСТ Р 53007-2008. Прототип конструкции прибора выбран в соответствии с указаниями ИСО 6272.
Отличительной особенностью прибора является его универсальность, поэтому прибор применяется для проведения испытаний всех лакокрасочных покрытий российского и зарубежного производства. Прибор применяется в заводских лабораториях при входном контроле покрытия, в процессе производства, а также в полевых условиях при проведении эксплуатационных работ. Прибор используется для испытаний металлов, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов, а также для контроля защитных покрытий труб (при специальной комплектации).
Прибор измеряет максимальную высоту, при свободном падении с которой груз определенной массы не вызывает видимых механических повреждений на поверхности испытуемой пластины с лакокрасочным покрытием. Прочность лакокрасочных покрытий при ударе выражается значением максимальной высоты в сантиметрах, с которой боек с грузом массой 1 кг свободно падает на испытуемую поверхность в соответствии со стандартом ИСО 6272 или по ГОСТ 4765-73, или по ASTM D 2794.
Прибор комплектуется двумя наборами ударников и матриц различных размеров:
По ГОСТ Р 53007 прибор имеет комплектацию:
ГОСТ 4765 - ударник имеет диаметр сферического наконечника 8 мм и диаметр отверстия ответной матрицы 15 мм.
ИСО 6272 - ударник имеет диаметр сферического наконечника 20 мм и диаметр отверстия ответной матрицы 27 мм.
ИСО 6272 - ударник имеет диаметр сферического наконечника 12,7 мм и диаметр отвестия ответной матрицы 16,3 мм.
По ASTM D 2794 - для зарубежных покрытий и по ГОСТ 22233-2001 для испытаний покрытий алюминиевого профиля. Ударник имеет диаметр сферического наконечника 15,9 мм и диаметр отверстия ответной матрицы 16,3 мм.
Комплектация прибора Удар-Тестер с бойком 3 кг. и диаметром сферического наконечника 16 мм. применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164.
Конструкция прибора Удар-Тестер выполнена аналогично конструкции прибора Измеритель прочности покрытий при ударе ИПУ/ Удар-Тестер, что обеспечивает проведение испытаний покрытий труб в соответствии с требованиями международного стандарта ИСО 6272.
Прибор применяется для измерения ударопрочности покрытий, наносимых на трубы, на металлических образцах в лабораторных условиях.Удар-Тестер МТ НЕ применяется для измерения ударопрочности непосредственно на трубах, в том числе в полевых условиях.
Удар-Тестер измеряет максимальную высоту, при свободном падении с которой груз массой 3 кг. и диаметром наконечника 16 мм. не вызывает видимых механических повреждений на поверхности испытуемой пластины с покрытием.
Прочность покрытия при ударе выражается значением максимальной высоты в сантиметрах, с которой боек массой 3 кг. свободно падает на испытуемое покрытие.
Основной конструктивной особенностью прибора является наличие в его составе прижимного механизма образца с покрытием для обеспечения точности метода измерения, в соответствии с требованиями международного стандарта ИСО 6272. Такая конструкция прибора позволяет получать стабильные результаты измерения качества покрытия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Масса свободно падающего груза - 1 кг.
- Максимальная высота падения груза - 1000 мм.
- Диапазон измерения - 0 - 1000 мм
- Цена деления шкалы - 1мм
- Диаметр шарика бойка по ГОСТ 4765 - 8 мм
- Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
- Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
- Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
- Диаметр шарика бойка по ГОСТ Р 51164 - 16 мм.
- Диаметр отверстия наковальни по ГОСТ 4765 - 15 мм.
- Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
- Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
- Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм
- Масса бойка по ГОСТ 4765 - 1 кг
- Масса бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 1 кг.
- Масса бойка по ГОСТ Р 51164 - 3 кг.
- Дополнительная масса по ГОСТ Р 53007-2008 (ИСО 6272) - 1 кг
- Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм
Технические характеристики прибора Удар-Тестер для испытания покрытия труб
1. Максимальная высота падения груза бойка - 1000 мм.
2. Масса свободно падающего груза бойка - 3 кг.
3. Диапазон измерения - от 1 мм до 1000 мм.
4. Цена деления шкалы - 1 мм.
5. Диаметр сферического наконечника груза бойка - 16 мм.
6. Глубина проникновения груза бойка регулируется - от 2 мм до 10 мм.
