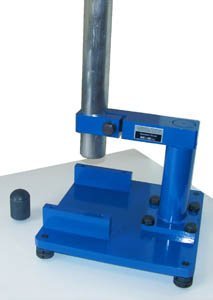

ОПИСАНИЕ И НАЗНАЧЕНИЕ ПРИБОРА

Удар-Тестер предназначен для измерения максимальной высоты, при падении с которой груз боек массы 1 кг. и диаметром сферического наконечника 50 мм. не вызывает видимых механических повреждений на поверхности испытуемого профиля.

Прибор Удар-Тестер МП является модернизацией прибора Измеритель прочности при ударе ИПУ/ Удар-Тестер. Отличительной особенностью модели Удар-Тестер МП является конструктивное исполнение прибора: прибор изготовляется по требованиям ГОСТ 30673.Прочность профиля при ударе по ГОСТ 30673-99 выражаемся значением максимальной высоты в сантиметрах, с которой груз боек массы 1 кг. свободно падает на испытуемую поверхность профиля. Конструкция Удар-Тестер МП выполнена в соответствии с требованиями ГОСТ 30673-99. Удар-Тестер МП применяется для сертифицированных испытаний профиля в лабораторных и производственных условиях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Высота падения груза бойка - 1500 мм.

2. Масса груза бойка - 1000 г

3. Диаметр сферического наконечника груза бойка - 50 мм.
4. Расстояние между опорами - 200 мм.
5. Направляющая труба:
5.1. Длина - 1515 мм.
5.2. Диаметр - 50 мм.
5.3. Масса - 5 кг.
6. Габариты прибора:
6.1. Длина станины - 340 мм.
6.2. Ширина станины - 340 мм.
6.3. Толщина станины - 20 мм.
7. Масса прибора - 37 кг.
8. Длина образцов для испытаний - 300 мм.
