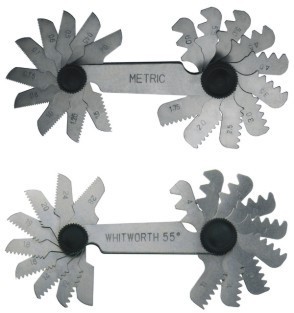

Шаблоны резьбовые предназначены для определения номинального шага метрической резьбы с углом профиля 60° (набор №1 М60) или числа ниток на 1 дюйм дюймовой резьбы с углом профиля 55° (набор №2 D55). Также комплектуется смешанный набор шаблонов №3.

Состав набора №1 М60 (шаг, мм): 0.4; 0.45; 0.5; 0.6; 0.7; 0.75; 0.8; 1.0; 1.25; 1.5; 1.75; 2.0; 2.5; 3.0; 3.5; 4.0; 4.5; 5.0; 5.5; 6.0

Состав набора №2 Д55 (число ниток на дюйм): 28; 24; 20; 19; 18; 16; 14; 12; 11; 10; 9; 8; 7; 6; 5; 4½; 4

Состав набора №3 М60-Д55 (шаг, мм. число ниток на дюйм): 0.5; 0.6; 0.7; 0.8; 1.0; 1.25; 1.5; 1.75; 2.0мм; 28; 24; 20; 19; 18; 16; 14; 12; 11; 10 ниток на дюйм

Допускаемые отклонения, мкм:

от 0.40 до 1.25 = (+0.01)

от 1.50 до 6.00 = (+0.015)

от 28 до 20 = (+0.01)

от 19 до 4 = (+0.015)
