Шаблоны радиусные предназначены для оценки радиусов выпуклых и вогнутых поверхностей. Комплектуются 3-мя наборами, причем в каждом наборе собраны шаблоны для контроля как наружного, так и внутреннего радиусов.

Состав набора №1 (номинальный радиус, мм): 1; 1.25*; 1.5*; 2; 2.5; 3; 4; 5; 6

Состав набора №2: 8; 10; 12; 16; 20; 25

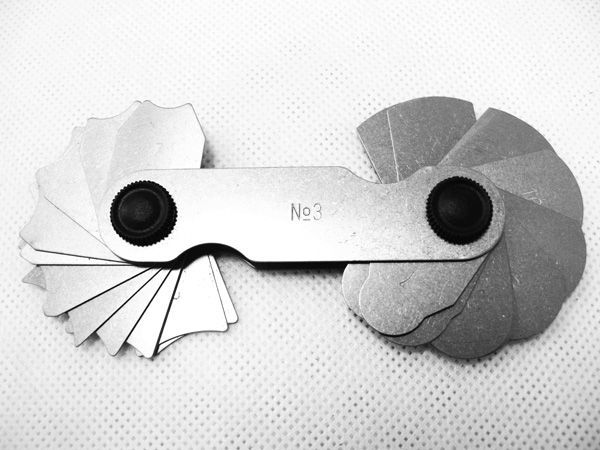

Состав набора №3: 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25

Допускаемые отклонения, мкм:

от 1 до 3 = (+20)

от 4 до 6 = (+24)

от 7 до 10 = (+29)

от 11 до 18 = (+35)

от 20 до 25 = (+40)
