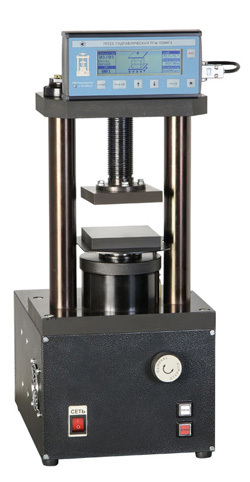

Прессы испытательные гидравлические малогабаритные ПГМ-МГ4
Прессы испытательные гидравлические малогабаритные на 50, 100, 500, 1000, 1500, 2000кН
ПГМ-50МГ4, ПГМ-100МГ4, ПГМ-500МГ4, ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4
Утвержден тип средства измерения прибора ПГМ-МГ4
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Украины, Казахстана, Беларуси
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Украины, Казахстана, Беларуси
Утвержден тип СИ. Внесен в Госреестр под № 49130-12
Внесен в Госреестры Казахстана, Украины, Беларуси
Прессы ПГМ-МГ4 предназначены для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме. Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Прессы ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг и одноосное сжатие при скорости нагру-жения 50 мм/мин.
Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие.
Прессы ПГМ-1000МГ4 и ПГМ-1500МГ4 предназначены для испытания бетонных образцов на изгиб и сжатие.
Пресс ПГМ-1500МГ4 имеет увеличенные предел нагружения (до 1500 кН) и высоту рабочего пространства, дополнительно обеспечивает испытания шлакоблока.
Достоинства
- Тензометрический силоизмеритель
- Возможность предустановки исходных данных (размер образца, скорость нагружения, номер серии)
- Память результатов измерений
- Погрешность ± 1%
Технические характеристики
| Наименование характеристик |
ПГМ-50МГ4 | ПГМ-100МГ4 | ПГМ-100МГ4А | ПГМ-500МГ4 | ПГМ-500МГ4А | ПГМ-1000МГ4 | ПГМ-1500МГ4 | ПГМ-2000МГ4 | |
| Диапазон нагрузок, кН | 1...50 | 1...100 | 1...100 | 5…500 | 5…500 | 10…1000 | 15…1500 | 20…2000 | |
| Погрешность измерения нагрузки, % | 1 | ||||||||
| Цена младшего разряда дисплея, кН/МПа | 0,005/0,005 | 0,01/0,01 | 0,01/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | 0,1/0,01 | |
| Высота рабочего пространства между плитами пресса, мм |
155 | 160 | 227 | 340 | 235 | 260 | 410 | ||
| Ход винтовой подачи, мм | 110 | 110 | 170 | 230 | 145 | 170 | 170 | ||
| Размер рабочего пространства в плане, мм | 140х140 | 140x140 | 207x207 | 207x207 | 210x210 | 210x210 | 200x200 | ||
| Ход поршня рабочего цилиндра, мм | 10 | 20 | 10 | 50 | 10 | 10 | 100 | ||
| Размер опорных плит, мм | 110х110 | 110x110 | 160х160 | 160х160 | 210х210 | 210х210 | 210х210 | ||
| Диапазон скорости перемещения плиты | мм/мин | 3±0,3 | 3±0,3 | 3±0,3 | 3±0,3 | – | – | ||
| – | 50±1,0 | – | – | – | – | ||||
| Диапазон поддержания скорости нагружения | кН/с | 0,05±0,02 | – | – | |||||
| – | – | – | 1,5±0,1 | – | – | ||||
| МПа/с | 0,6±0,4 | ||||||||
| 1±0,5 | 0,4±0,2 | ||||||||
| 2±0,5 | – | – | |||||||
| – | – | 0,2±0,1 | – | ||||||
| – | – | – | 5±1,0 | – | – | ||||
| Объем памяти архива, значений | 999 | ||||||||
| Параметры питания | 220В/50Гц | ||||||||
| Потребляемая мощность, Вт, не более | 220 | 220 | 300 | 300 | 300 | 320 | 450 | ||
| Габаритные размеры, мм | 315х480х700 | 320х445х800 | 320х445х945 | 410х445х845 | 410х445х905 | 400х450х1350 | |||
| Масса, кг, не более | 60 | 70 | 140 | 180 | 200 | 250 | 405 | ||
|
|
|||||||||
| Испытуемый материал | Виды испытаний | ||||||||
Бетон |
тяжелый и легкий | изгиб (призм) сжатие |
изгиб (призм) сжатие |
изгиб (призм) сжатие | изгиб (призм) сжатие | сжатие | сжатие | ||
| ячеистый | сжатие | сжатие | – | – | – | – | |||
| Раствор | сжатие | сжатие | сжатие | сжатие | – | – | |||
| Цемент | изгиб сжатие |
изгиб сжатие |
сжатие | сжатие | – | – | |||
| Гипс | изгиб сжатие |
изгиб сжатие |
– | – | – | – | |||
| Кирпич | – | – | изгиб сжатие (1/2) |
изгиб сжатие (1/2) |
изгиб сжатие |
сжатие | |||
| Шлакоблок | – | – | – | – | – | сжатие | |||
| Асфальтобетон | сжатие, раскол, изгиб |
сжатие, раскол, изгиб, сдвиг, одноосное сжатие |
сжатие, раскол, изгиб |
сжатие, раскол, изгиб, прессование |
– | – | |||
| Щебень | – | – | – | дробимость | – | – | |||
| ПГМ-50МГ4 | ПГМ-100МГ4 | ПГМ-100МГ4А | ПГМ-500МГ4 | ПГМ-500МГ4А | ПГМ-1000МГ4 | ПГМ-1500МГ4 | ПГМ-2000МГ4 | ||
Комплект поставки
Пресс, пульт управления, упаковочная тара, руководство по эксплуатации, кабель связи с ПК, CD с программным обеспечением, сетевой адаптер.
Гарантия 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
