Плантограф (прибор для определения плоскостопия)

Плантограф - это устройство, которое позволяет снять отпечаток стопы для последующего определения патологий, в первую очередь плоскостопия.  Ранняя диагностика плоскостопия является важным фактором в лечении многих заболеваний.

Технические характеристики и принцип действия прибора

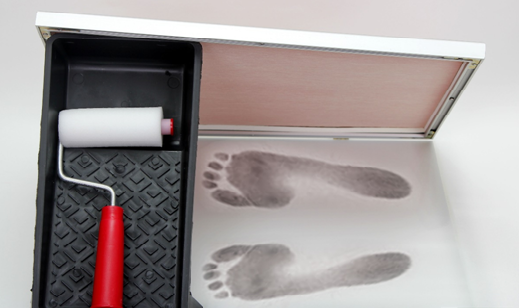

Деревянный плантограф для определения плоскостопия представляет собой рамку размерами 40 х40 см и высотой2 см и используется для обследования детей. Рамка обтянута полотном и полиэтиленовой пленкой.

 Составными частями механического деревянного аппарата являются:

• Две выполненные из дерева рамки, соединенные между собой петлями.
• Вставленная в верхнюю рамку эластичная плёнка.
• Обитая тканью фанера, заполняющая пространство нижней рамки.
• Лист бумаги, который прокладывается между рамками (для каждого обследуемого свой индивидуальный лист).
• Штемпельная краска. Она наносится на внутреннюю поверхность эластичной ткани верхней рамки.

Характер получения плантограммы очень прост,  принцип действия прибора основан на получении окрашенных отпечатков, для этого служат две поверхности, или два листа прибора. Человек, проходящий обследование, садится на стул перед плантографом. Подошвы босых ног он ставит на поверхность прибора. Человек помещает стопу на чистый верхний лист, прокрашенный снизу специальной краской. Затем он аккуратно встает на него, стараясь равномерно распределить нагрузку на обе стопы. Затем пациент усаживается обратно на стул. Отпечаток его подошвы остается в виде своеобразного узора краски на нижнем листе. Кроме того, устройство прибора позволяет врачу измерить периметр правой и левой стоп пациента. Специалист-медик поднимает первую рамку, достает лист с плантограммой на нем и исследует полученное изображение. При обработке плантограммы на ней проводятся две прямые линии. Одна – от центра пятки до средины основания большого пальца, другая – от промежутка между безымянным и средним пальцами к средине пятки.

Доктор изучает полученный на нижнем листе отпечаток, анализирует его форму, оценивает соотношение опорных точек, делает необходимые расчёты и дает своё заключение о том, в каком состоянии находится свод стопы человека, проходящего обследование.
